SEM-EDXによるNIB負極観察

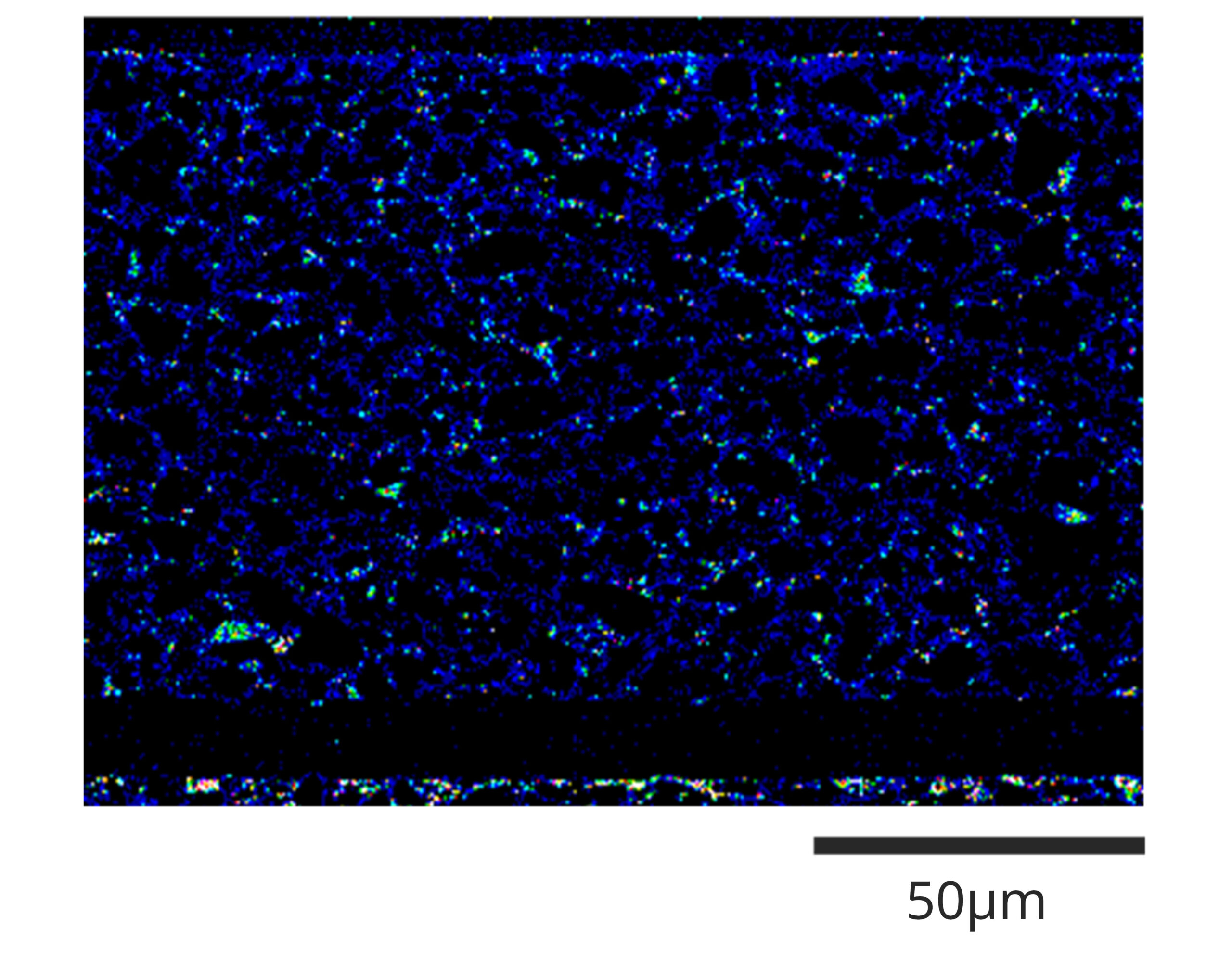

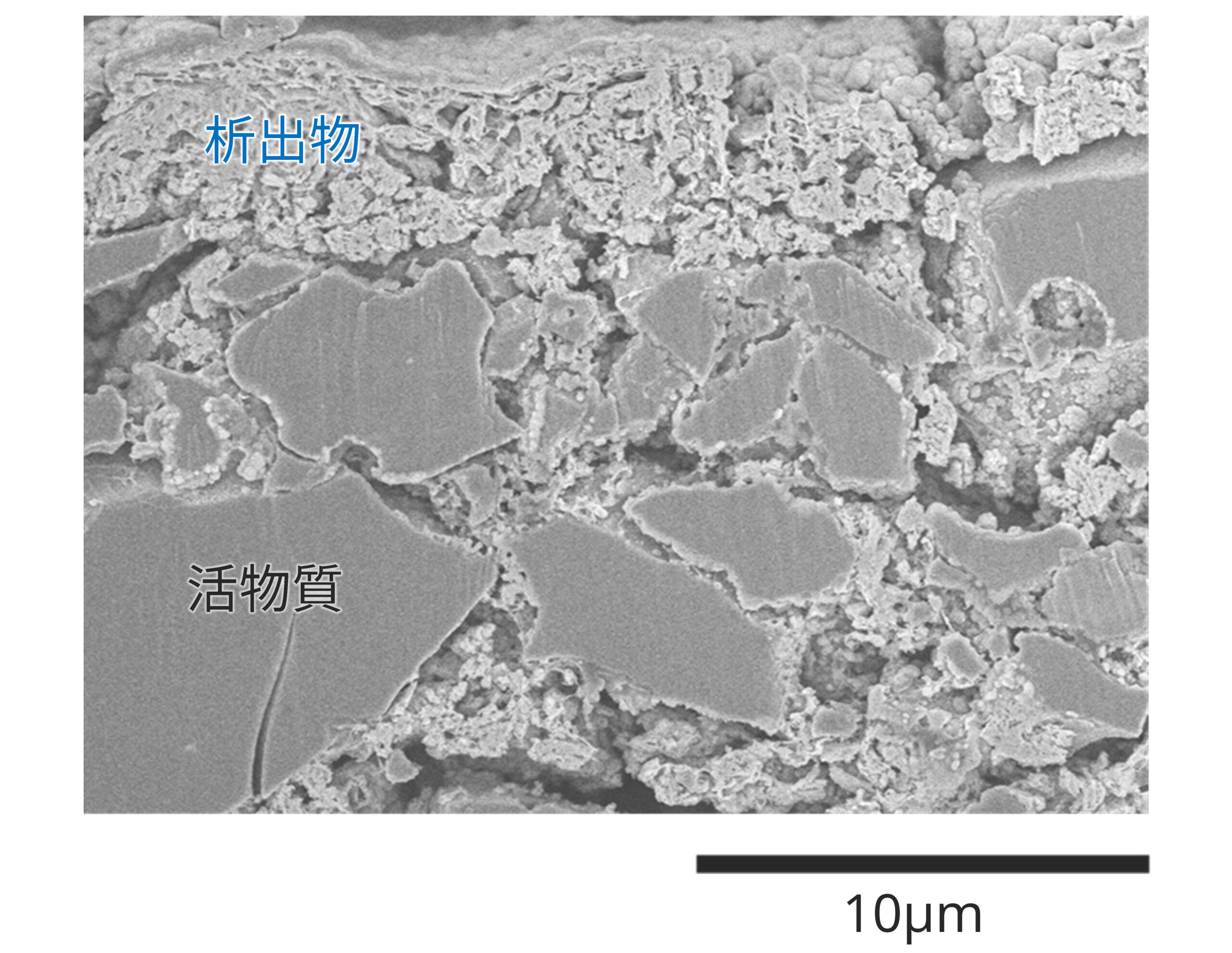

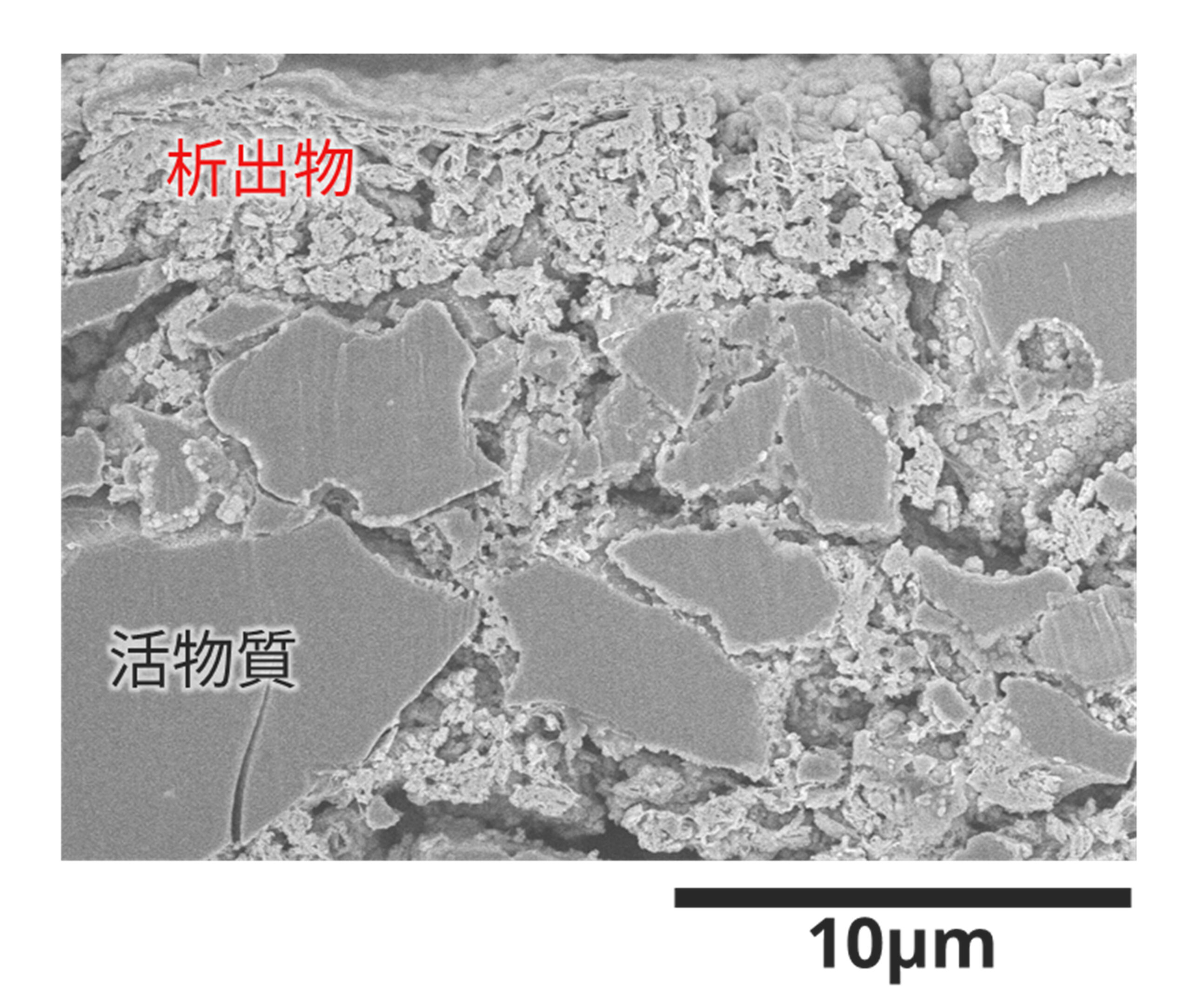

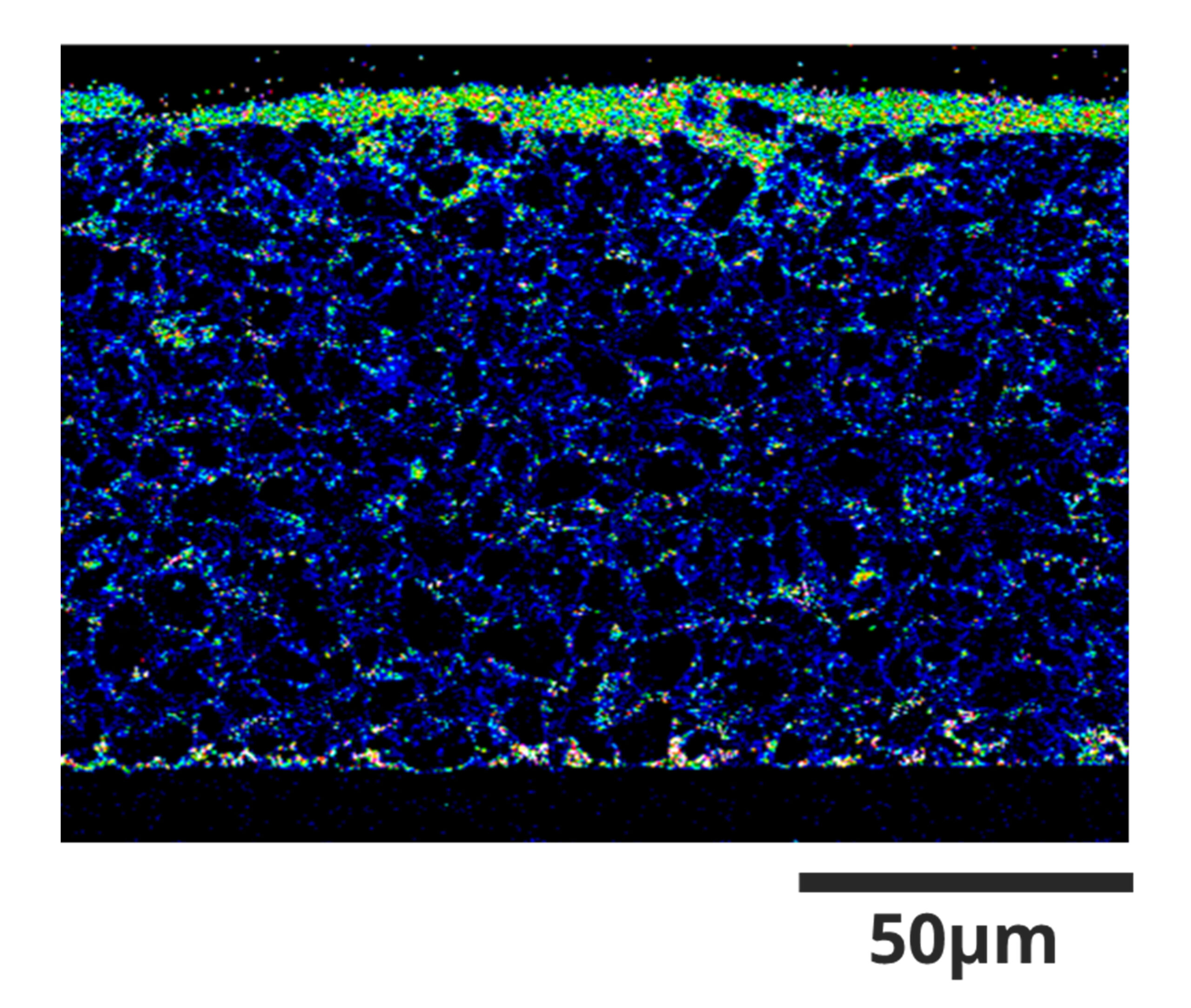

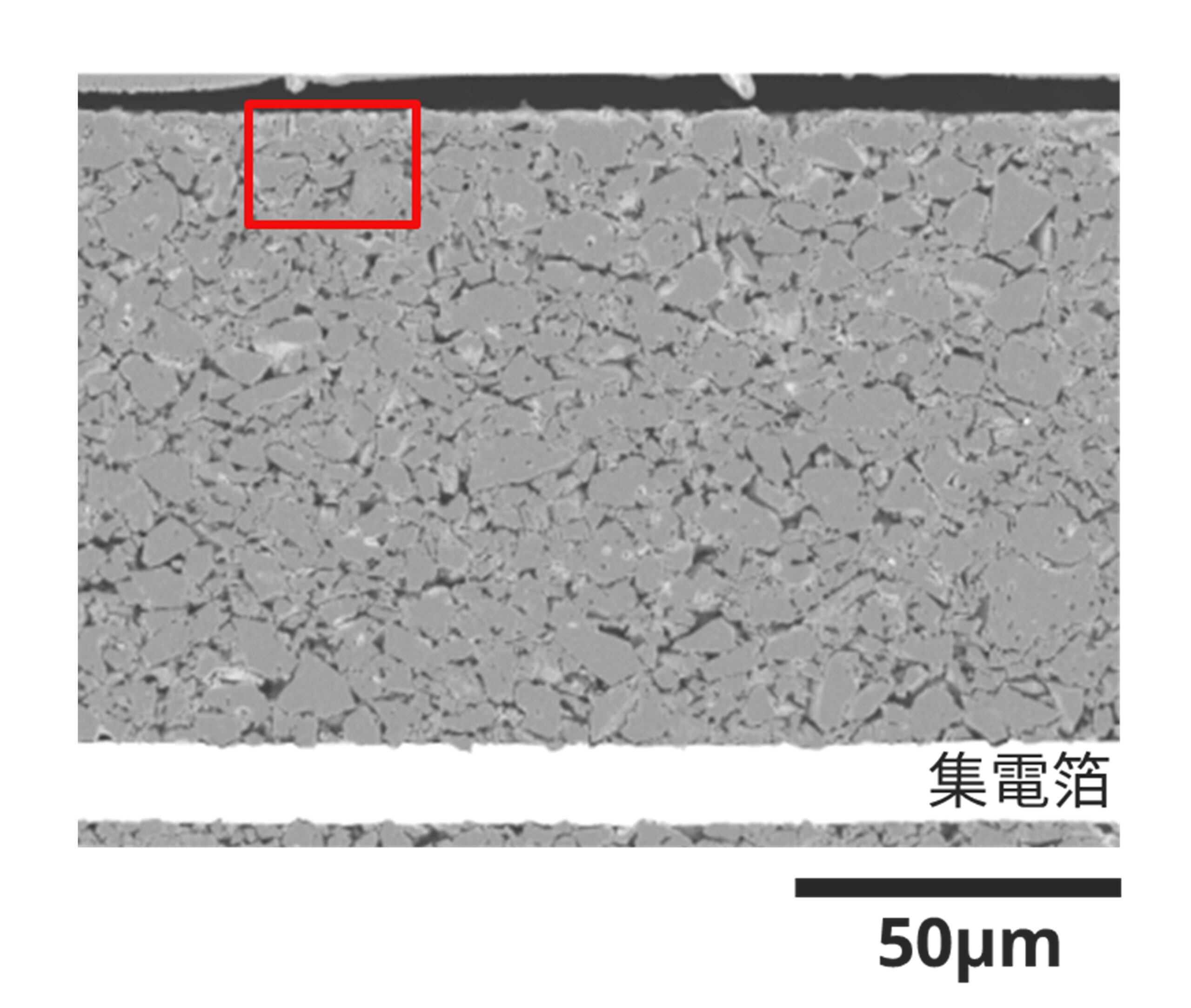

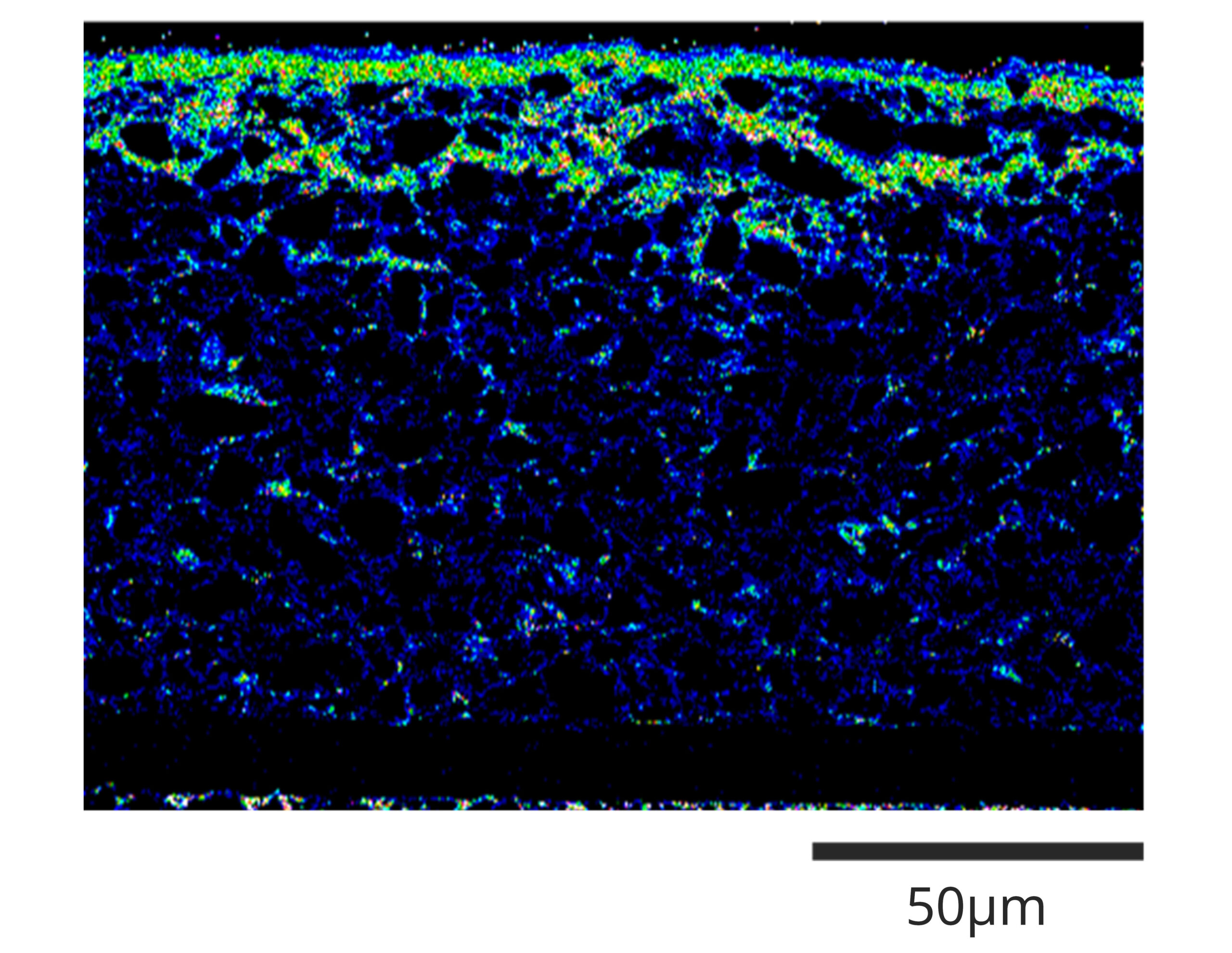

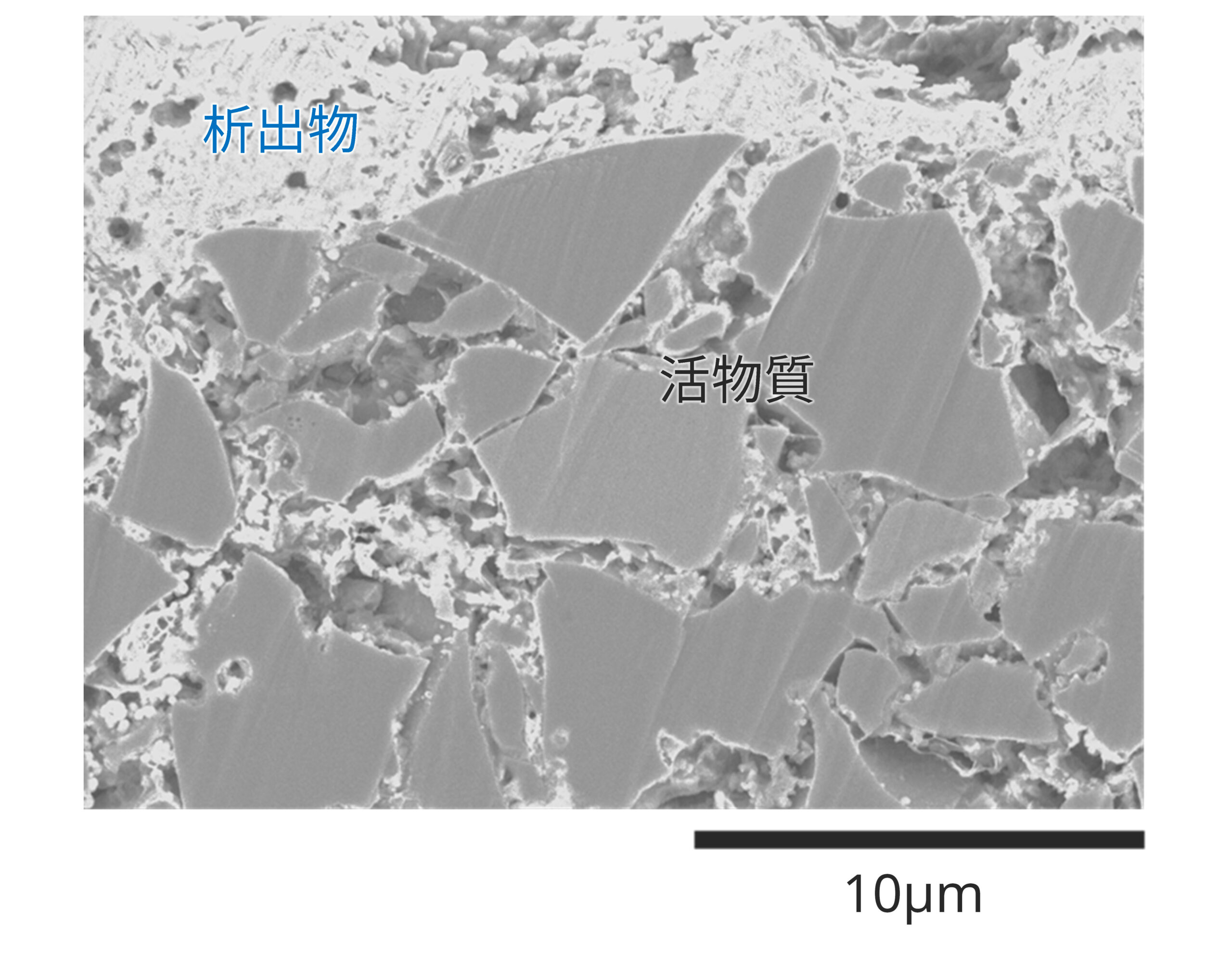

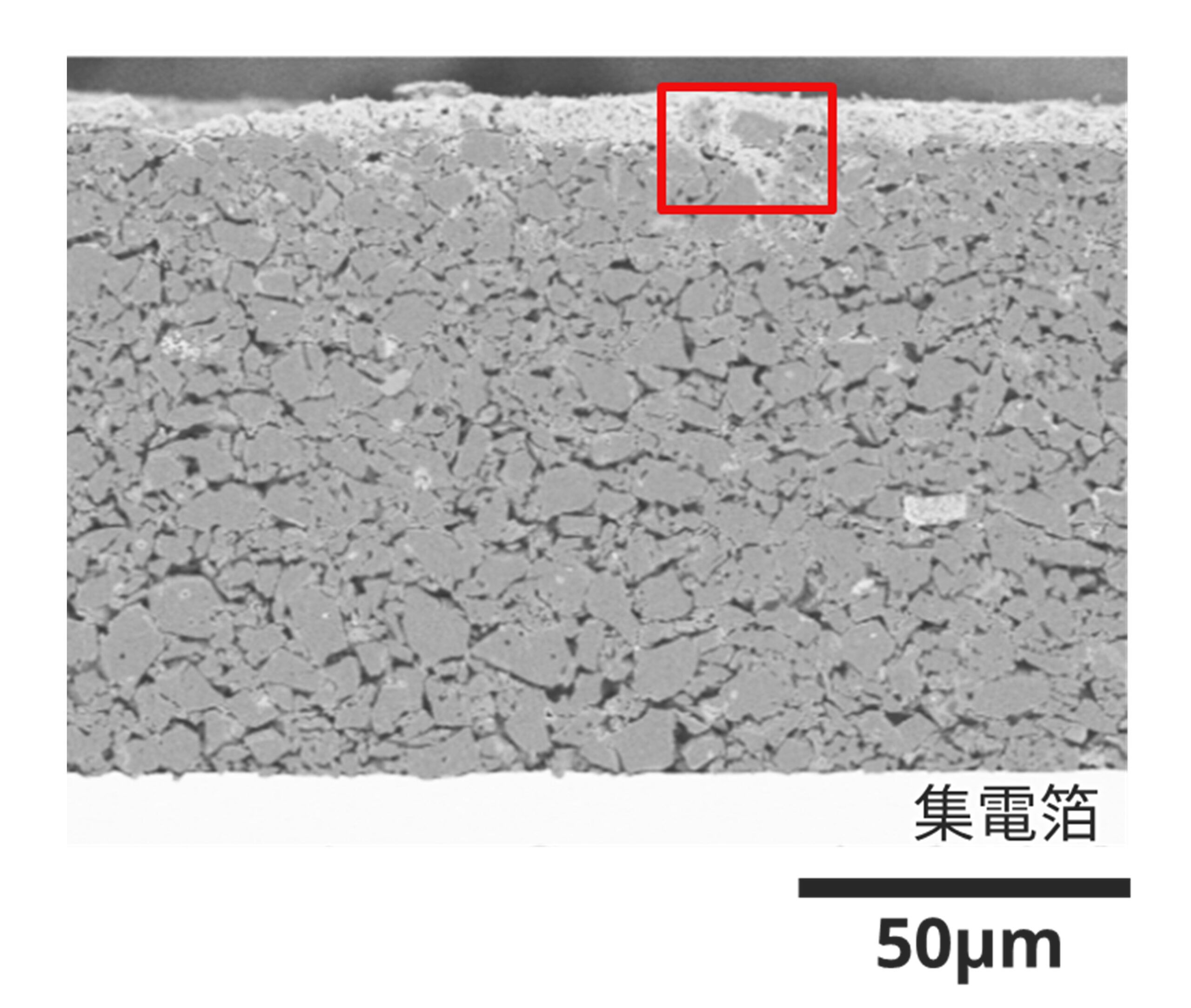

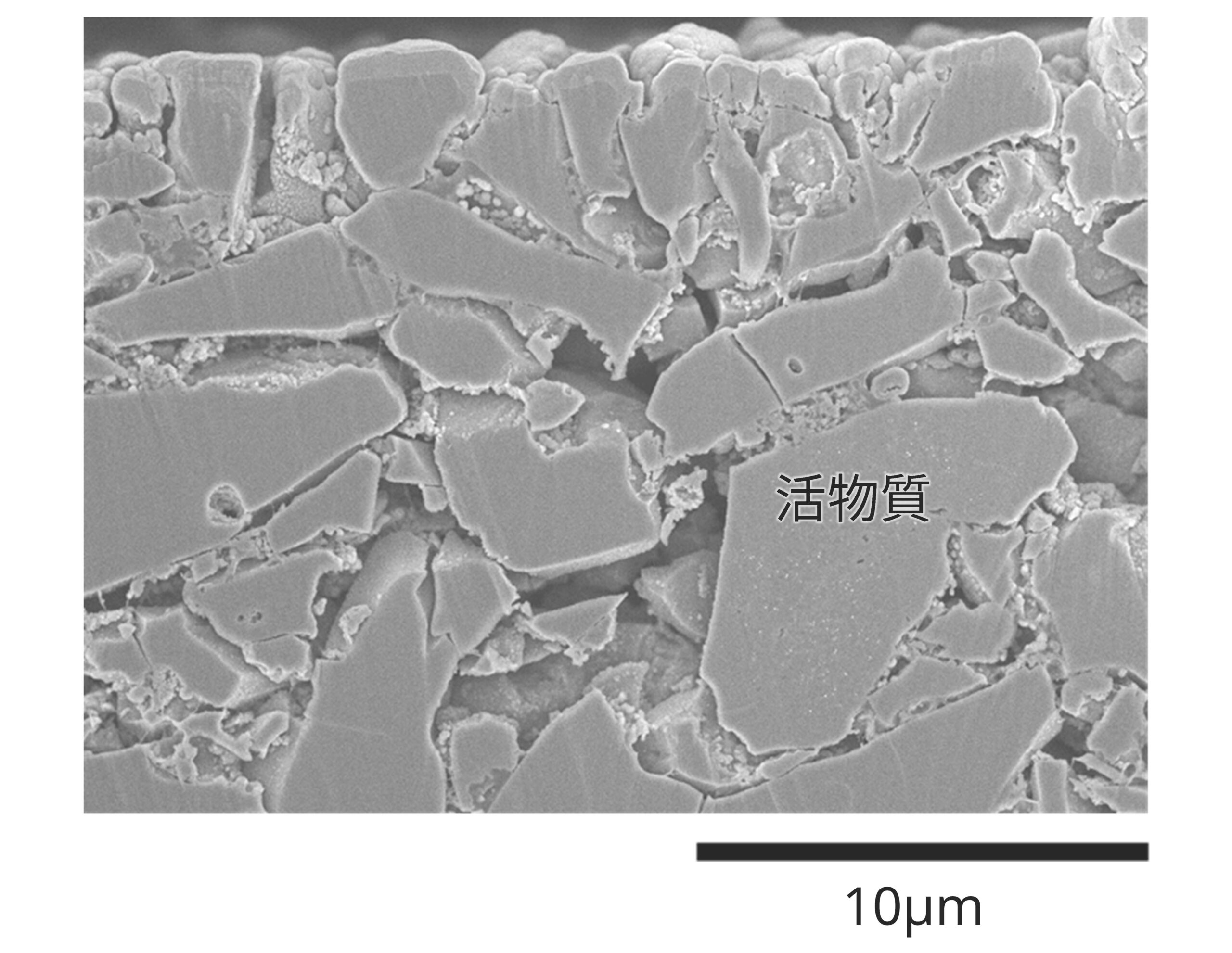

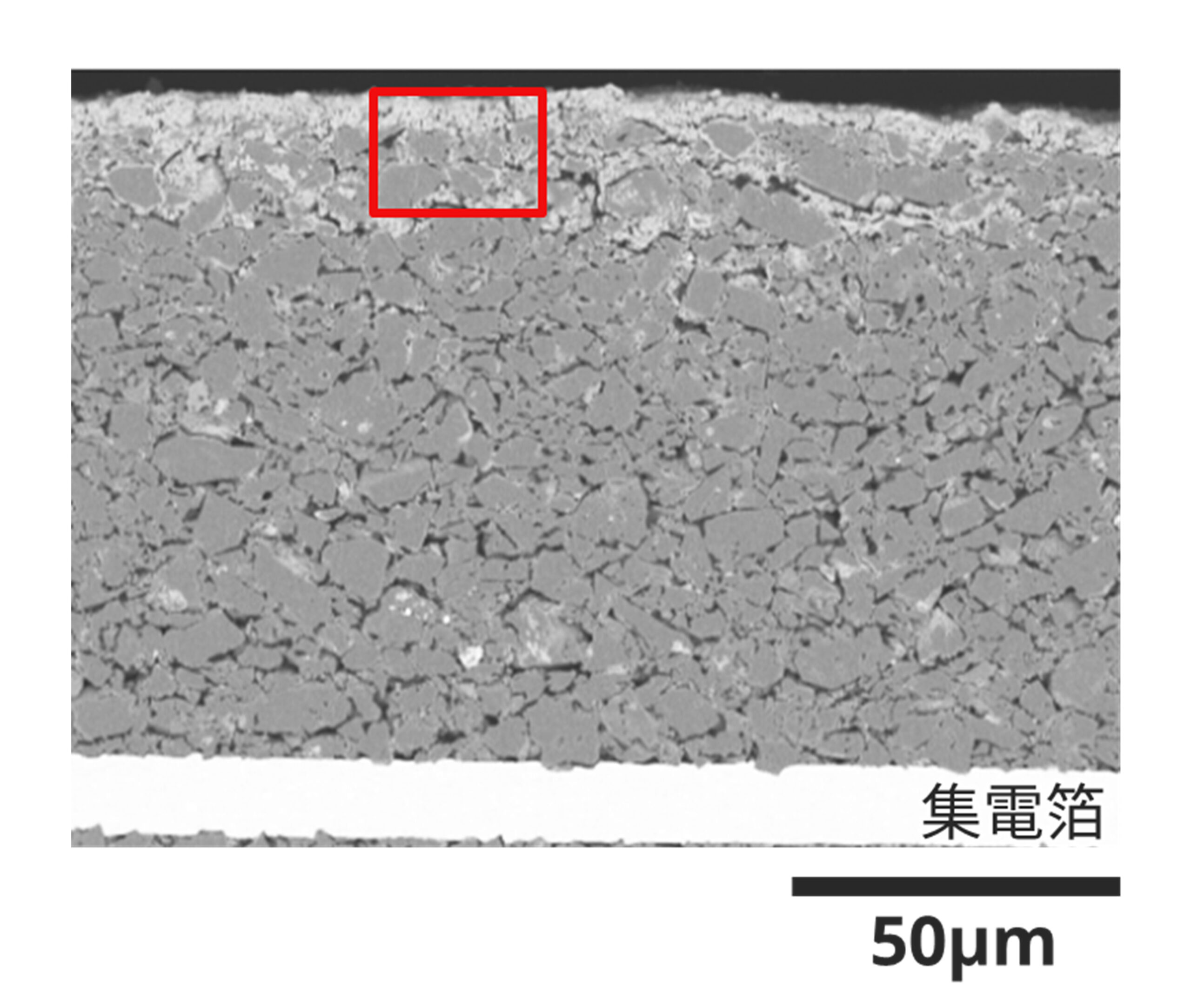

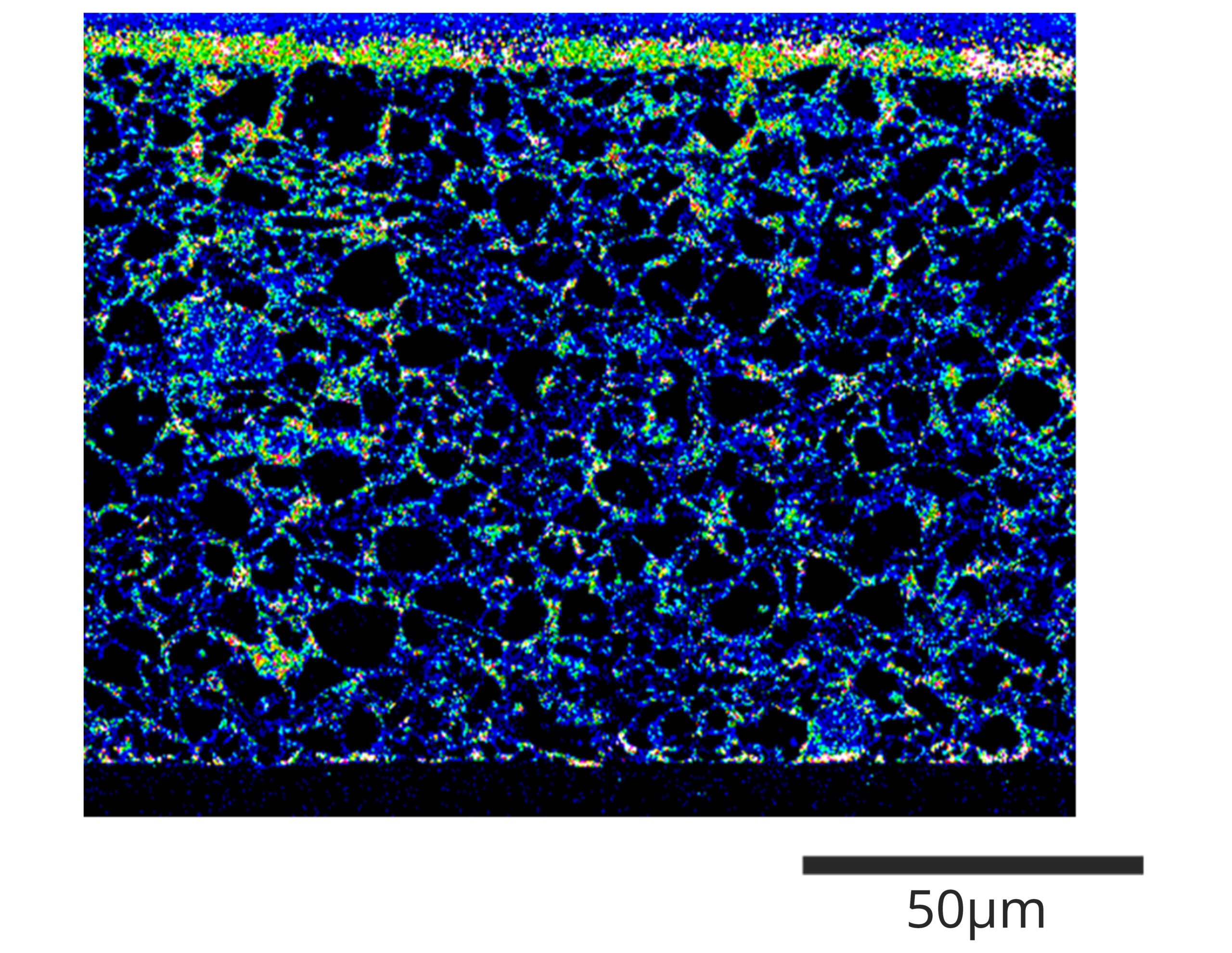

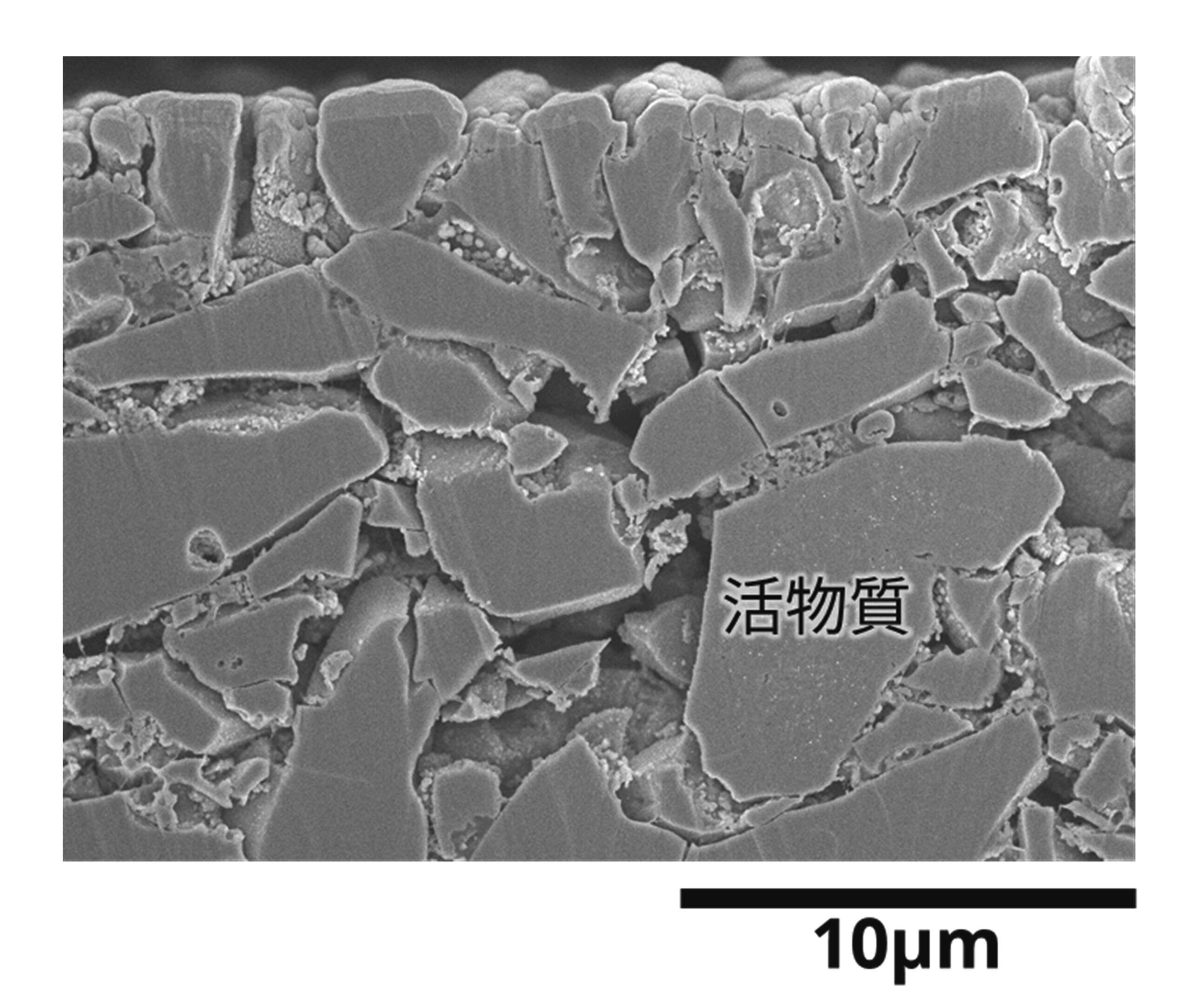

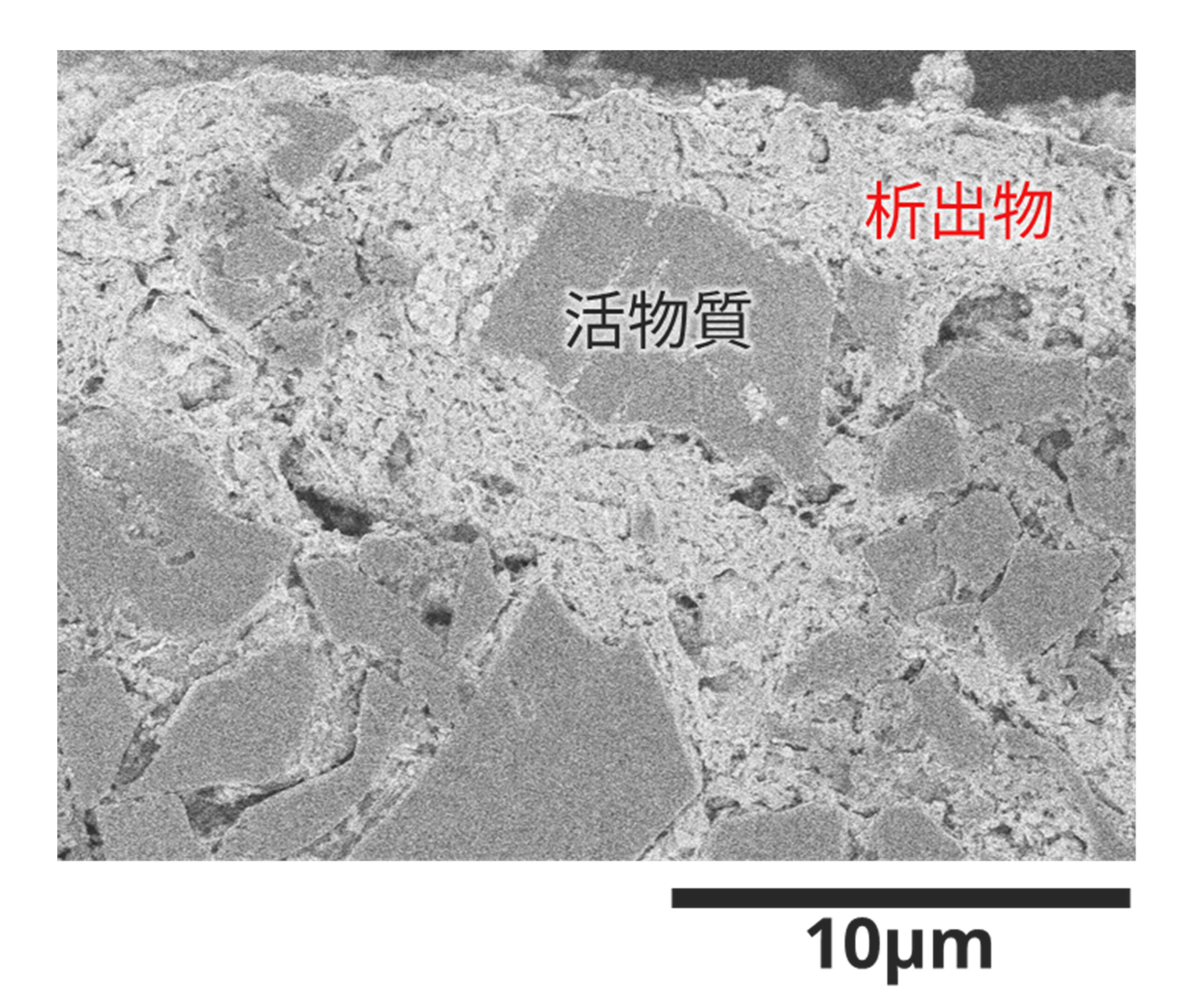

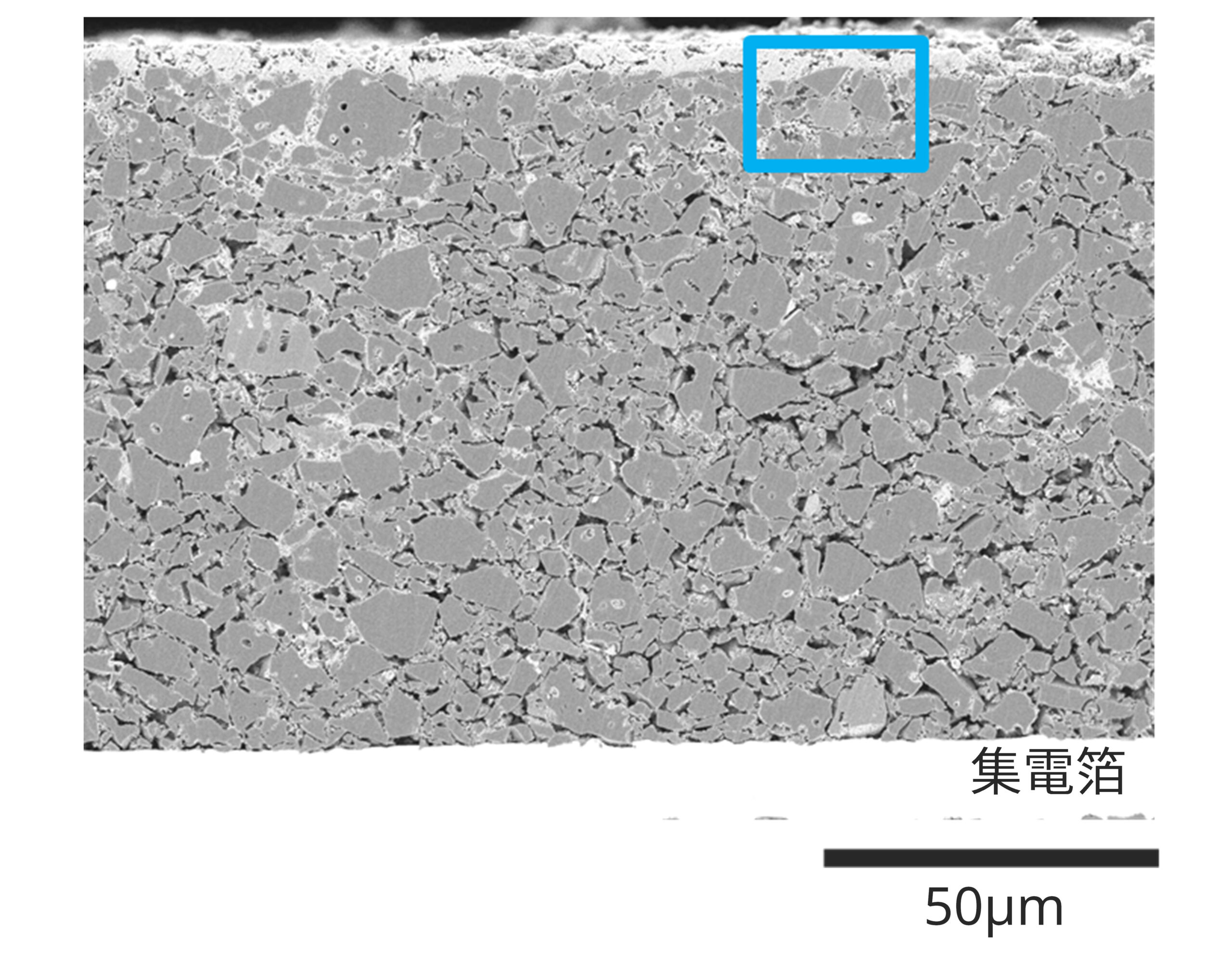

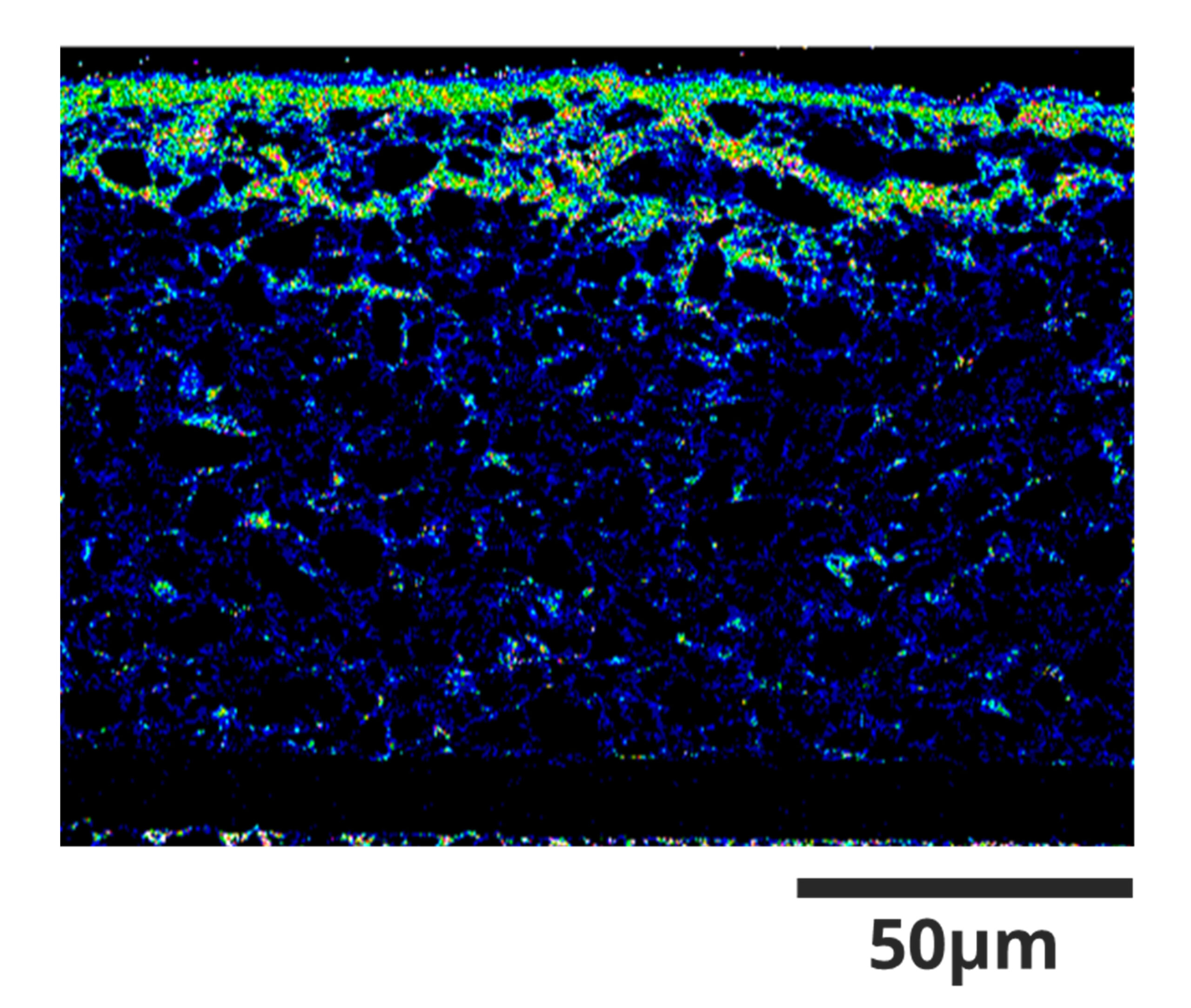

初期品と比較し、100サイクル品・400サイクル品では、電極表面および活物質間に細かい枝状・粒状の析出物と、Naの分布が確認されました。サイクルに伴うNa金属の析出と、析出Na金属上でのSEI成長の促進が推測され、これらは充放電容量低下の一因と考えられます。
初期品と比較し、100サイクル品・400サイクル品では、電極表面および活物質間に細かい枝状・粒状の析出物と、Naの分布が確認されました。サイクルに伴うNa金属の析出と、析出Na金属上でのSEI成長の促進が推測され、これらは充放電容量低下の一因と考えられます。
分析についてのご相談などお気軽にお問い合わせください。
