高分解能X線顕微鏡による化粧品の非破壊三次元観察

化粧品中の微小な配合成分を可視化・定量化できます。国内初導入となる三次元X線顕微鏡 (3D-XRM) 装置を用いて、口紅やサンスクリーンなどの化粧品について非破壊観察を行いました。本装置は従来装置に比べて圧倒的に高い空間分解能で観察ができ、製品中の微細な添加剤などを三次元的にとらえ、定量的に評価することが可能となりました。

高分解能X線顕微鏡による化粧品成分の分散状態評価

三次元X線顕微鏡 (3D-XRM) は非破壊で化粧品の内部構造を可視化できる手法です。製品内部における欠陥 (空隙や異物など) の検査や微小な配合成分などの分散状態を評価することができます。当社のXRMは、大きな試料でもそのままの状態にて高い分解能で観察することができますので、製品管理から研究開発フェーズまで幅広い用途でご活用いただけます。

化粧品

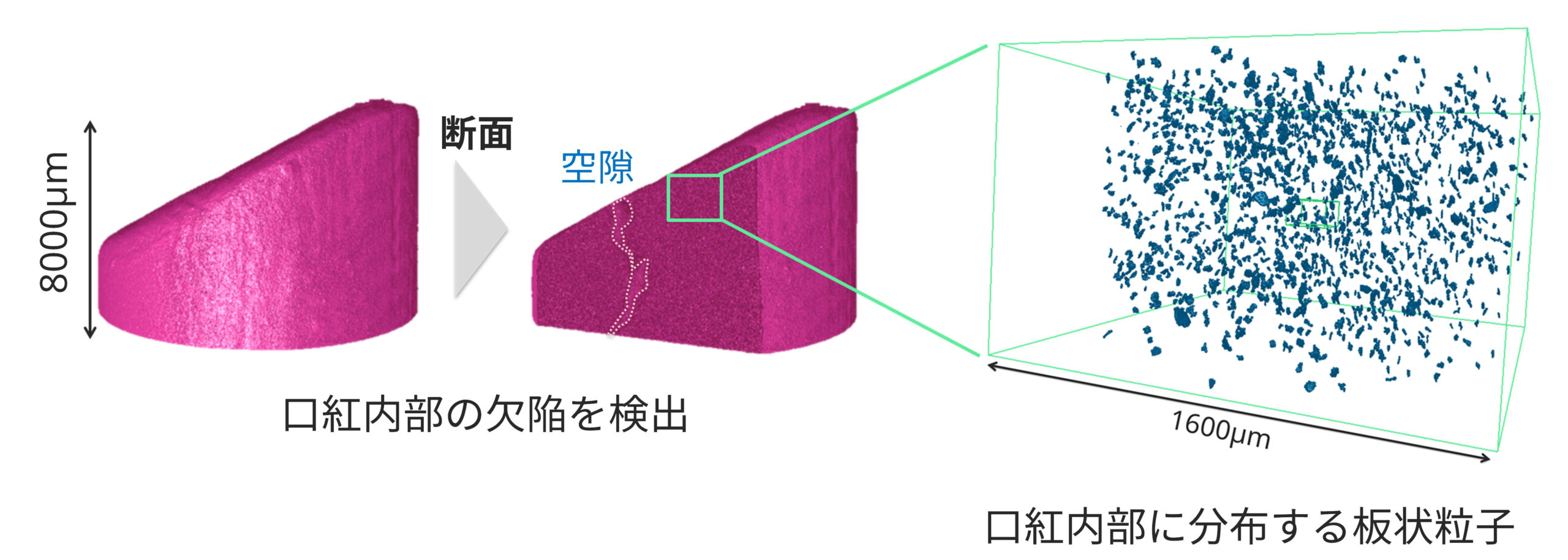

口紅の非破壊内部構造観察

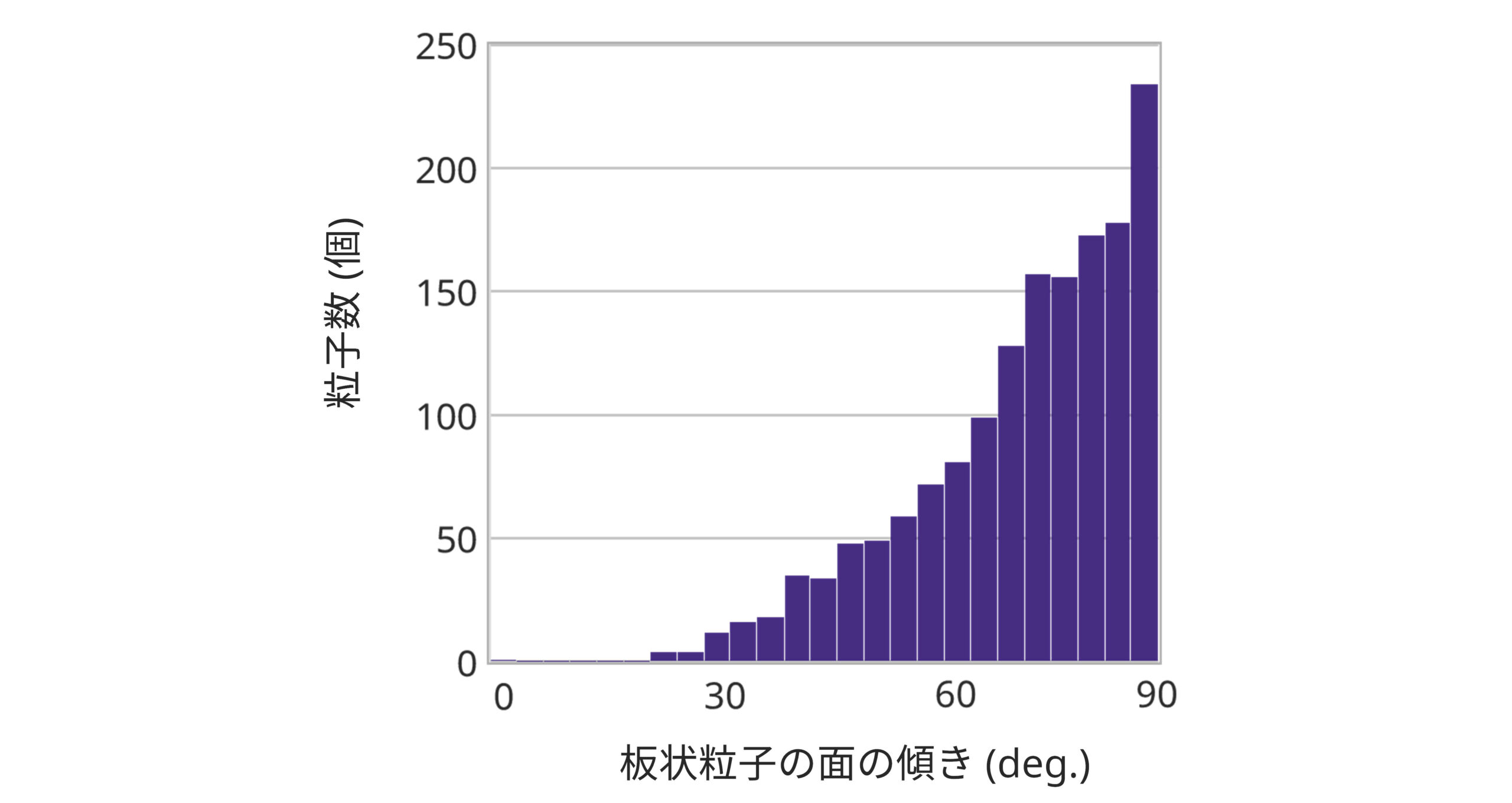

口紅の内部構造を観察したところ、マクロ測定では空隙となる欠陥が検出されました。また、高分解能測定では様々な形状の微粒子が確認されました。口紅の主成分は、オイルやワックス、色材ですが、その他に様々な機能を有する微粒子が添加されています。その中でも板状の無機粒子は光沢性の付与や肌への付着性向上のために添加することが知られています。数μm~数10μmの板状粒子を画像から抽出したところ、口紅の軸方向に粒子の面が垂直に配向している様子がみられました。

▶URLをクリックすると動画を再生します

動画

3D-XRM
3D-XRM

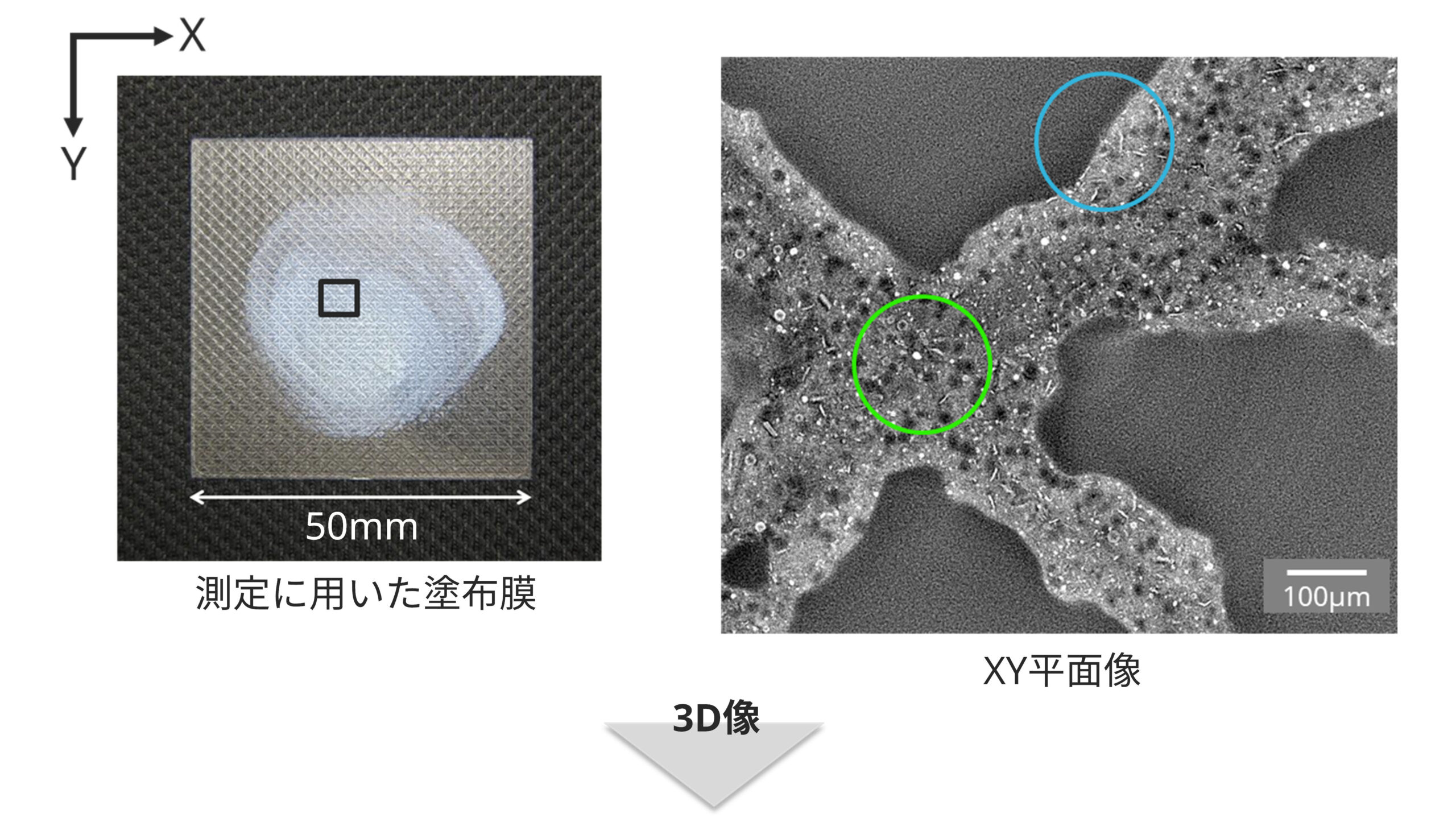

サンスクリーン剤塗布膜の三次元観察

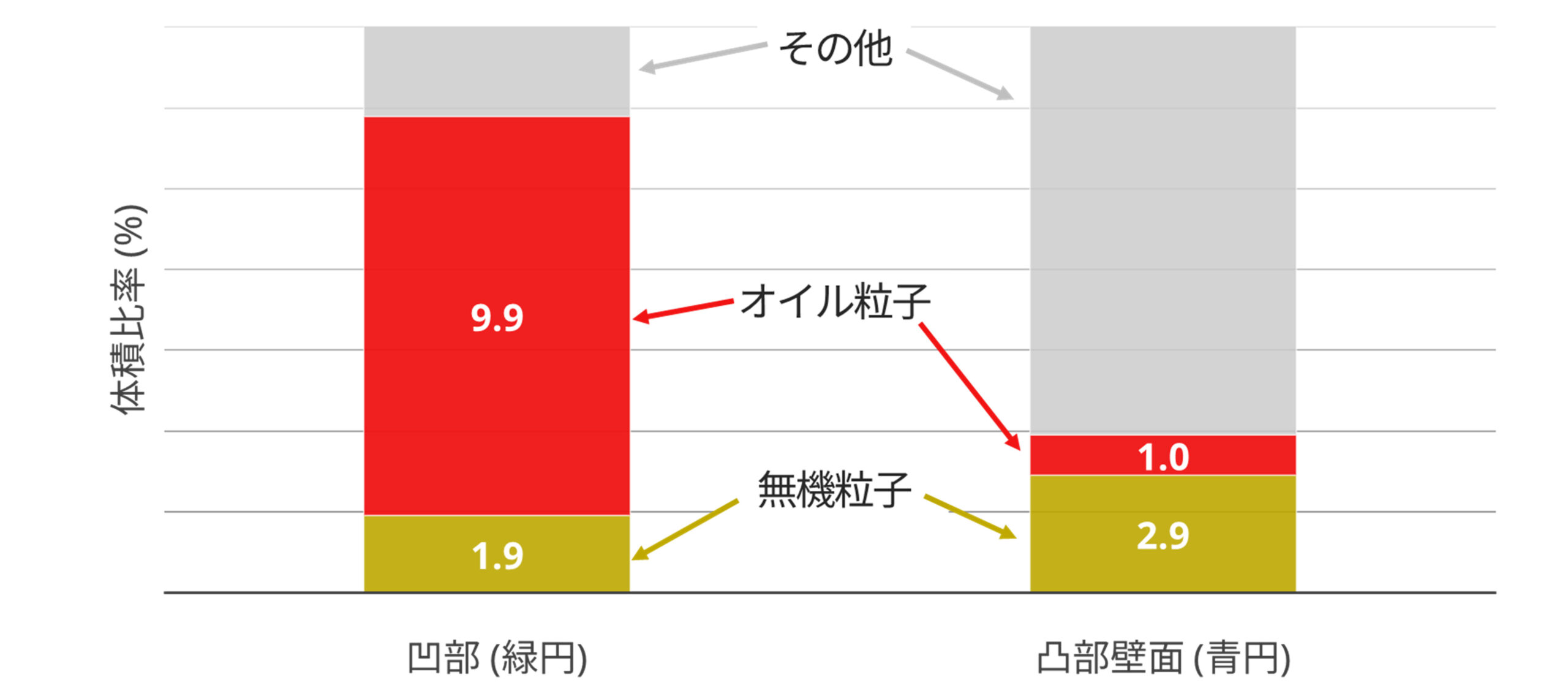

皮膚表面形状を模した大判の基板上にサンスクリーン剤を塗布し、観察を行いました。その結果、XY平面像では数μm~数10μmサイズの複数の形状を持つ無機粒子 (明るいコントラスト) やシリコンオイル粒子 (暗いコントラスト) が確認されました。画像解析により基板の凹部や凸部それぞれの領域ごとに粒子の組成が異なり、偏在している様子がみられました。非破壊で測定する手法のため、塗布膜の状態変化を追うことも可能です。

3D-XRM

▶URLをクリックすると動画を再生します

動画

3D-XRM
掲載資料をダウンロードできます。

PDF形式
左のアイコンをクリックすると、別ウインドウで開きます。

資料のダウンロードにはお客様情報の入力が必要となります。

×

分析についてのご相談などお気軽にお問い合わせください。
